你必须知道的电源技巧：小小的疏忽就能毁掉EMI性能！

开关模式电源（Switch Mode Power Supply，简称SMPS），又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源（例如市电）或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

开关电源不同于线性电源，开关电源利用的切换晶体管多半是在全开模式（饱和区）及全闭模式（截止区）之间切换，这两个模式都有低耗散的特点，切换之间的转换会有较高的耗散，但时间很短，因此比较节省能源，产生废热较少。理想上，开关电源本身是不会消耗电能的。电压稳压是透过调整晶体管导通及断路的时间来达到。相反的，线性电源在产生输出电压的过程中，晶体管工作在放大区，本身也会消耗电能。开关电源的高转换效率是其一大优点，而且因为开关电源工作频率高，可以使用小尺寸、轻重量的变压器，因此开关电源也会比线性电源的尺寸要小，重量也会比较轻。

若电源的高效率、体积及重量是考虑重点时，开关电源比线性电源要好。不过开关电源比较复杂，内部晶体管会频繁切换，若切换电流尚未加以处理，可能会产生噪声及电磁干扰影响其他设备，而且若开关电源没有特别设计，其电源功率因数可能不高。

在您的电源中很容易找到作为寄生元件的100fF电容器。您必须明白，只有处理好它们才能获得符合EMI标准的电源。

从开关节点到输入引线的少量寄生电容（100毫微微法拉)会让您无法满足电磁干扰(EMI)需求。那100fF电容器是什么样子的呢？在Digi-Key中，这种电容器不多。即使有，它们也会因寄生问题而提供宽泛的容差。

不过，在您的电源中很容易找到作为寄生元件的100fF电容器。只有处理好它们才能获得符合EMI标准的电源。

图1是这些非计划中电容的一个实例。图中的右侧是一个垂直安装的FET，所带的开关节点与钳位电路延伸至了图片的顶部。输入连接从左侧进入，到达距漏极连接1cm以内的位置。这就是故障点，在这里FET的开关电压波形可以绕过EMI滤波器耦合至输入。

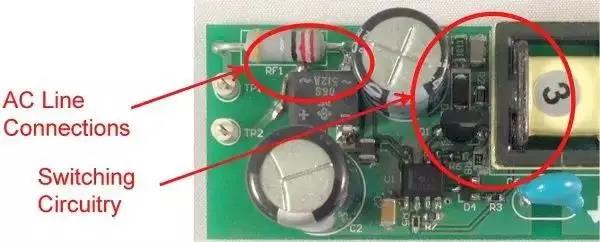

图1. 开关节点与输入连接临近，会降低EMI性能

注意，漏极连接与输入引线之间有一些由输入电容器提供的屏蔽。该电容器的外壳连接至主接地，可为共模电流提供返回主接地的路径。如图2所示，这个微小的电容会导致电源EMI签名超出规范要求。

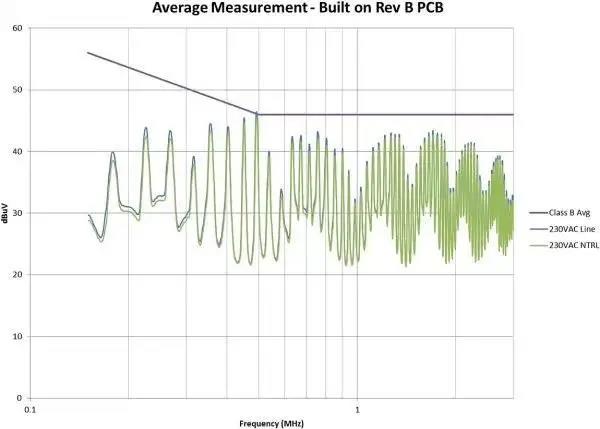

图2. 寄生漏极电容导致超出规范要求的EMI性能

这是一条令人关注的曲线，因为它反映出了几个问题：明显超出了规范要求的较低频率辐射、共模问题通常很明显的1MHz至2MHz组件，以及较高频率组件的衰减正弦(x)/x分布。

需要采取措施让辐射不超出规范。我们利用通用电容公式将其降低了：

C = ε ˙ A/d

我们无法改变电容率(ε)，而且面积(A)也已经是最小的了。不过，我们可以改变间距(d)。如图3所示，我们将组件与输入的距离延长了3倍。最后，我们采用较大接地层增加了屏蔽。

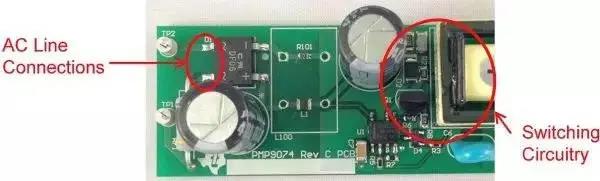

图3. 这个修改后的布局不仅可增加间距，而且还可带来屏蔽性能

图4是修改后的效果图。我们在故障点位置为EMI规范获得了大约6dB的裕量。此外，我们还显著减少了总体EMI签名。所有这些改善都仅仅是因为布局的调整，并未改变电路。如果您的电路具有高电压开关并使用了屏蔽距离，您需要非常小心地对其进行控制。

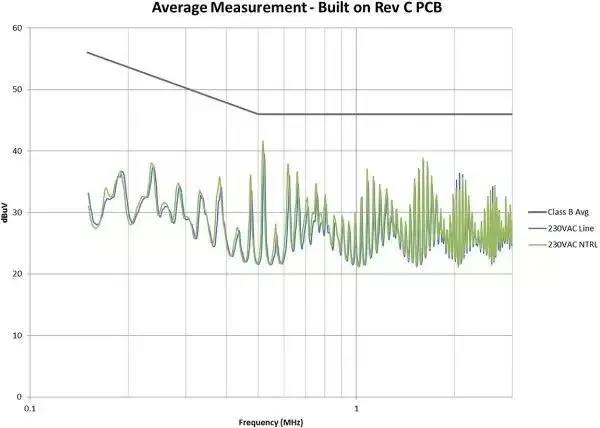

图4. EMI性能通过屏蔽及增加的间距得到了改善

总之，来自离线开关电源开关节点的100fF电容会导致超出规范要求的EMI签名。这种电容量只需寄生元件便可轻松实现，例如对漏极连接进行路由，使其靠近输入引线。通常可通过改善间距或屏蔽来解决该问题。要想获得更大衰减，需要增加滤波或减缓电路波形。
