VCC启动电路介绍，一篇全搞定！

电源管理芯片都会有一个VCC来提供芯片所需的电压，但是在启动的时候我们最常见的电路是高压上面下拉启动电阻到VCC。如图一

这一启动电路非常的简单与便宜，就两个启动电阻直接给VCC电容充电就可以了，这个电路流行了很多年，保证启动电流的情况下只需要注意启动电阻的耐压与功率就可以了。

优点：电路设计简单、价格便宜，

缺点：损坏大，输入宽范围的时，为保证低压能正常启动，启动电阻阻值需要选小，高压时损耗非常大，设计的不好很容易在输入高压时损坏。所以很多时候为了解决这一问题都会选较大功率的启动电阻。

图一

随市场的需求，开关电源的效率要求越来越高，为了提高效率就推出了有源启动电路。如图二

图二

上图是一个有源启动电路，它是在原来的启动电阻上面加了一个控制电路，就是曾加了一个MOS管，这样做的原因是在正常工作后，让VCC绕着给一个电压把mos管关断，让启动电阻不在有电流流过，减小了正常工作后的损耗。但是VCC的时序的配好，因为在不同的状态下启动，会出现启动不起来的现象，利用这一电路是非常需要注意的，启动的电阻还是需要原来不加MOS管的时候的功率与阻值，有很多得工程师在用这一启动电路的时候会减小启动电阻的功率。认为启动后电阻就不在流过电流了，有见过用几颗贴片电阻替代的。这些都是没有考虑电源工作在异常状态，列如输出短路的时候，电源一直在启动，启动电阻基本上一直在工作着，这样功率不够的话，很快就会坏了。还有这一电路在生产的过程如果有出现了虚焊，在生产的过程中可能就会损坏。

优点：提高了整机的效率，

缺点：电路复杂调试难道增加，并且成本明显升高，故障率提高。

为了解决上面两个电路的缺陷，随电源管理芯片的技术更新，芯片公司就把有源启动电路做到了芯片里面，增加了高压启动脚，

也就是如图三所示：

图三

这一高压启动脚的出现，是因为芯片所需供电电流比较低的原因，很多得HV脚是有恒流充电的，启动电阻可以用贴片电阻，注意启动的最大电流来设计启动电阻就可以了，这样的好处是原来的有源电路不需要再在外面搭建外围电路，把芯片的外围电路简化了很多，在要求体积小效率高的场合非常流行。

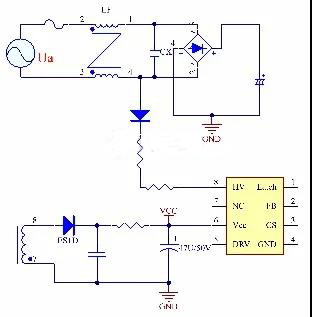

市场上现在要求有超低待机功耗，为了解决待机低功耗的问题，芯片厂家想到了把X电容的泄放电阻进行取消，泄放电路由VCC启动电路来提供，也就出现了下面的电路：

图四
