电子镇流器和 LED 电源中常用的薄膜电容有哪些?



开关模式电源(Switch Mode Power Supply,简称SMPS),又称交换式电源、开关变换器,是一种高频化电能转换装置,是电源供应器的一种。其功能是将一个位准的电压,透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源(例如市电)或是直流电源,而输出多半是需要直流电源的设备,例如个人电脑,而开关电源就进行两者之间电压及电流的转换。



开关电源不同于线性电源,开关电源利用的切换晶体管多半是在全开模式(饱和区)及全闭模式(截止区)之间切换,这两个模式都有低耗散的特点,切换之间的转换会有较高的耗散,但时间很短,因此比较节省能源,产生废热较少。理想上,开关电源本身是不会消耗电能的。电压稳压是透过调整晶体管导通及断路的时间来达到。相反的,线性电源在产生输出电压的过程中,晶体管工作在放大区,本身也会消耗电能。开关电源的高转换效率是其一大优点,而且因为开关电源工作频率高,可以使用小尺寸、轻重量的变压器,因此开关电源也会比线性电源的尺寸要小,重量也会比较轻。



若电源的高效率、体积及重量是考虑重点时,开关电源比线性电源要好。不过开关电源比较复杂,内部晶体管会频繁切换,若切换电流尚未加以处理,可能会产生噪声及电磁干扰影响其他设备,而且若开关电源没有特别设计,其电源功率因数可能不高。



薄膜电容可以使用在很多领域,其中在照明领域使用量最大。薄膜电容主要有两类,一种是聚酯薄膜,另一种是聚丙烯薄膜,它们具有容量稳定、可靠性高、绝缘电阻高,损耗小,具有自愈性,价格低等优点,广泛用于电子镇流器和LED电源中。






电子镇流器和 LED 电源中常用的薄膜电容有哪些?

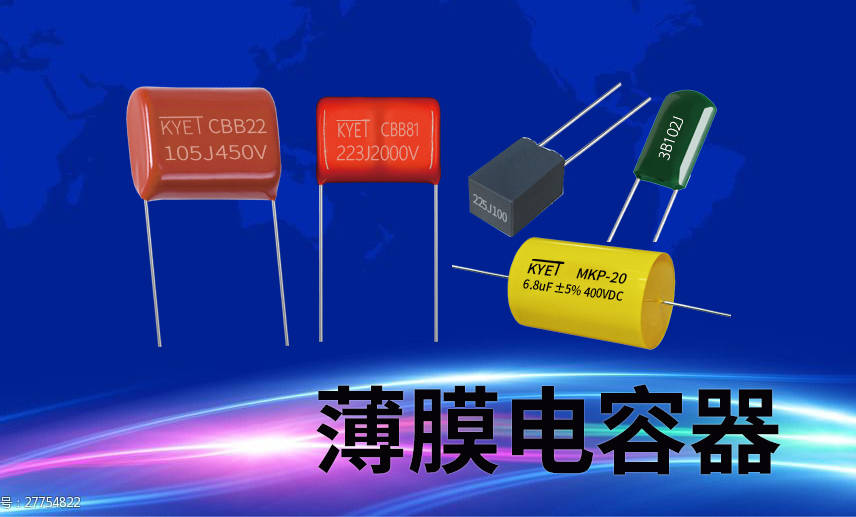

目前常用的主要有CL11涤纶电容、CL21金属化聚酯膜电容器、CBB21/CBB22金属化聚丙烯薄膜电容、CBB28/CBB81高压金属化聚丙烯电容、X2安规电容等。



CL11涤纶电容价格最便宜,但它是有感电容,适合在频率不高的场合中使用。



CL21目前绝大多数已经被CBB21/CBB22电容替代,目前使用量已经不是太大。



CBB21、CBB28/CBB81属于无感电容,适合在频率较高的场合中使用。



X2属于安规电容,是使用金属化锌铝聚丙烯膜做成的,其抗浪涌电压能力非常强,一般用在输入电源滤波器中。



这几种薄膜电容的技术参数如下:






薄膜电容的使用温度:



温度是影响薄膜电容寿命最关键的一个因素,普通薄膜电容的使用温度是-40℃~+85℃,一些国内优秀薄膜电容厂家的电容最高温度是105℃,在使用时,尽量不要温度过高,温度越高,薄膜电容器的实际使用寿命也就越短。同时要注意,额定电压的值只有环境温度≤85℃时才有效,在更高的温度要下减额使用。
