开关电源种类

开关电源种类常用的如下:


开关模式电源(Switch Mode Power Supply,简称SMPS),又称交换式电源、开关变换器,是一种高频化电能转换装置,是电源供应器的一种。其功能是将一个位准的电压,透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源(例如市电)或是直流电源,而输出多半是需要直流电源的设备,例如个人电脑,而开关电源就进行两者之间电压及电流的转换。

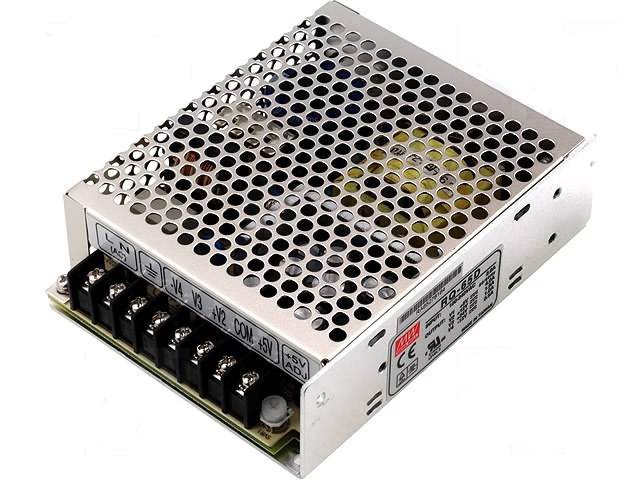

timg (1).jpg

(1)DC/DC电源

  在通信系统中也称二次电源,它是由一次电源或直流电池组提供一个直流输入电压,经DC/DC变换以后在输出端获一个或几个直流电压。

(2)AC/DC电源

  该类电源也称一次电源,它自电网取得能量,经过高压整流滤波得到一个直流高压,供DC/DC变换器在输出端获得一个或几个稳定的直流电压,功率从几瓦-几千瓦均有产品,用于不同场合。

  属此类产品的规格型号繁多,据用户需要而定通信电源中的一次电源(AC220输入,DC48V或24V输出)也属此类.

(3)模块电源

  随着科学技术飞速发展,对电源可靠性、容量/体积比要求越来越高,模块电源越来越显示其优越性,它工作频率高、体积小、可靠性高,便于安装和组合扩容,所以越来越被广泛采用。

  目前,目前国内虽有相应模块生产,但因生产工艺未能赶上国际水平,故障率较高。DC/DC模块电源目前虽然成本较高,但从产品的漫长的应用周期的整体成本来看,特别是因系统故障而导致的高昂的维修成本及商誉损失来看,选用该电源模块还是合算合算的,在此还值得一提的是罗氏变换器电路,它的突出优点是电路结构简单,效率高和输出电压、电流的纹波值接近于零。

(4)通信电源其实质上就是DC/DC变换器式电源,只是它一般以直流-48V或-24V供电,并用后备电池作DC供电的备份,将DC的供电电压变换成电路的工作电压,一般它又分中央供电、分层供电和单板供电三种,以后者可靠性最高。

(5)电台电源

  电台电源输入AC220V/110V,输出DC13.8V,功率由所供电台功率而定,几安几百安均有产品.为防止AC电网断电影响电台工作,而需要有电池组作为备份,所以此类电源除输出一个13.8V直流电压外,还具有对电池充电自动转换功能。

(6)特种电源

  高电压小电流电源、大电流电源、400Hz输入的AC/DC电源等,可归于此类,可根据特殊需要选用。开关电源的价位一般在2-8元/瓦特殊小功率和大功率电源价格稍高,可达11-13元/瓦。


主要分类:

人们在开关电源技术领域是边开发相关电力电子器件,边开发开关变频技术,两者相互促进推动着开关电源每年以超过两位数字的增长率向着轻、小、薄、低噪声、高可靠、抗干扰的方向发展。开关电源可分为AC/DC和DC/DC两大类。


微型低功率开关电源

开关电源正在走向大众化,微型化。开关电源将逐步取代变压器在生活中的所有应用,低功率微型开关电源的应用要首先体现在,数显表、智能电表、手机充电器等方面。现阶段国家在大力推广智能电网建设,对电能表的要求大幅提高,开关电源将逐步取代变压器在电能表上面的应用。


反转式串联开关电源

反转式串联开关电源与一般串联式开关电源的区别是,这种反转式串联开关电源输出的电压是负电压,正好与一般串联式开关电源输出的正电压极性相反;并且由于储能电感L只在开关K关断时才向负载输出电流,因此,在相同条件下,反转式串联开关电源输出的电流比串联式开关电源输出的电流小一倍。ASDFW3DSFE
